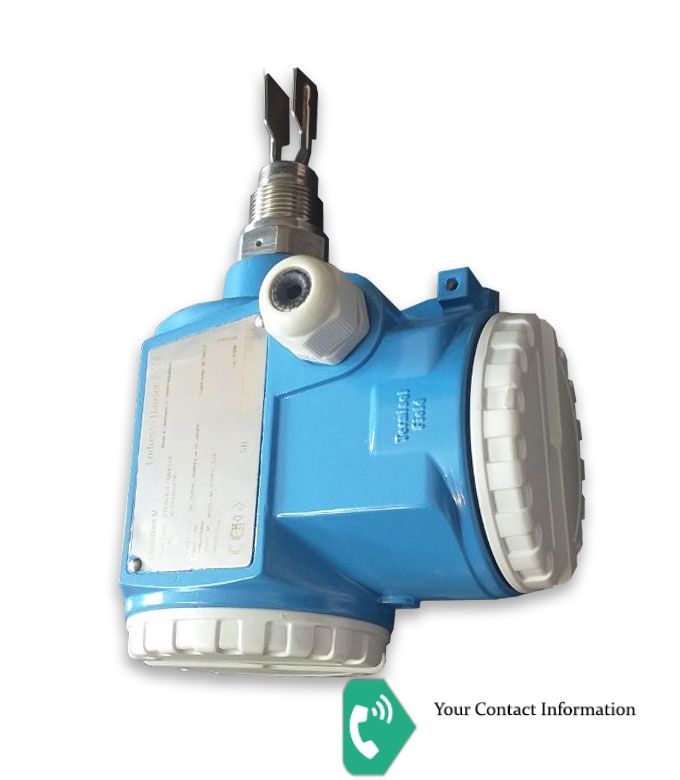

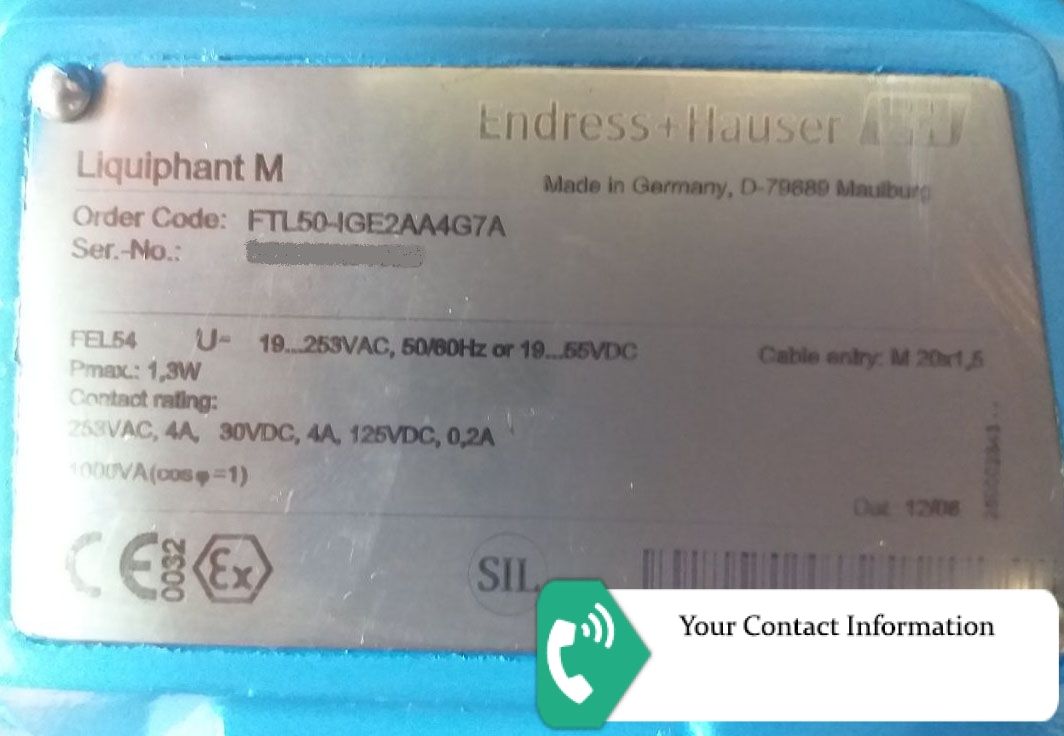

FTL50-IGE2AA4G7A
Approval: I = ATEX II 1/2G Ex de IIC T6/IECEx zone0/1
Process Connection: GE2 = Thread EN10226 R3/4, 316L
Probe Length; Type: AA = Compact; Ra<3.2um/126uin
Electronics; Output: 4 = FEL54;SILrelay DPDT 19-253VAC/19-55VDC
Housing; Cable Entry: G7 = T13 IP66/68 Alu, coated; M20 gland, separate conn. compartment (EEx d > M20 thread)
Additional Option: A = Basic version
نحوه عملکرد FTL50
سوئیچ لرزش FTL50 شامل یک چنگال نوسان‌کننده است که برای طنین‌اندازی در هوا ساخته شده است. این چنگال در سطح مخزن که باید سطح آن اندازه‌گیری شود، نصب می‌شود.
چنگال لرزش با فرکانس مشخصی به صورت الکتریکی به نوسان در می‌آید. فرکانس چنگال توسط یک بلور پیزوالکتریک ایجاد می‌شود. بلور پیزوالکتریک دیگر فرکانس لرزش را اندازه‌گیری می‌کند.
با افزایش سطح مایع در مخزن، چنگال توسط مایع پوشیده می‌شود و فرکانس لرزش آن کاهش می‌یابد. این تغییر فرکانس توسط سوئیچ تشخیص داده می‌شود و سیگنال خروجی را برای نشان دادن سطح مایع ارسال می‌کند.
